網絡分析儀如何測量單端口數據？

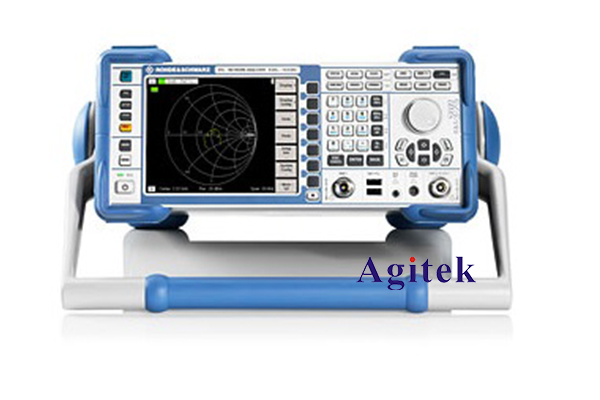

網絡分析儀是一種廣泛應用于電子領域的儀器，用于測量和分析電路的性能和特性。本文將重點介紹如何利用網絡分析儀測量單端口數據，包括測量方法、校準步驟和應用案例。

一、網絡分析儀測量單端口數據的基本原理
網絡分析儀通過發送已知頻率和幅度的信號到待測電路，并測量輸入和輸出的信號特性，以確定電路的散射參數（S參數）。S參數包括反射系數和傳輸系數，用于描述電路對電信號的反射和傳輸情況。

二、測量單端口反射參數
 準備工作
將待測電路連接到網絡分析儀的測試端口，并確保連接良好，避免信號干擾。

設置測量頻率范圍
在網絡分析儀的菜單中選擇適當的測量頻率范圍，以涵蓋待測電路的工作頻率范圍。

校準網絡分析儀
在進行測量之前，使用標準參考器對網絡分析儀進行校準。常見的校準方法包括開路、短路和負載校準。通過與已知參考器進行比對，校準儀器以消除系統誤差。

開始測量
在網絡分析儀上選擇“反射參數”測量模式，并啟動測量。儀器將發送信號到待測電路，并測量反射系數和相位等參數。

分析測量結果
通過網絡分析儀的顯示屏或軟件工具，分析測量結果，并獲得電路反射特性的詳細信息。例如，可以得到反射系數的曲線，了解電路在不同頻率下的反射情況。

三、測量單端口傳輸參數
準備工作
將待測電路連接到網絡分析儀的測試端口，并確保連接良好，避免信號干擾。

設置測量頻率范圍
在網絡分析儀的菜單中選擇適當的測量頻率范圍，以覆蓋待測電路的工作頻率。

校準網絡分析儀
在進行測量之前，使用標準參考器對網絡分析儀進行校準。常見的校準方法包括開路、短路和負載校準。通過與已知參考器進行比對，校準儀器以消除系統誤差。

開始測量
在網絡分析儀上選擇“傳輸參數”測量模式，并啟動測量。儀器將發送信號到待測電路，并測量輸入和輸出的信號特性，包括幅度、相位等。

分析測量結果
通過網絡分析儀的顯示屏或軟件工具，分析測量結果，并獲得電路傳輸特性的詳細信息。例如，可以得到傳輸損耗的曲線，了解電路在不同頻率下的信號傳輸情況。

四、應用案例和注意事項
應用案例
網絡分析儀廣泛應用于射頻和微波領域，用于測量天線、濾波器、放大器和傳輸線等單端口電路的特性。它還可以用于材料分析、醫學診斷和無線通信系統測試等領域。

注意事項
在使用網絡分析儀測量單端口數據時，應注意以下事項：
- 確保待測電路和網絡分析儀的連接良好，以避免信號干擾和誤差。
- 在進行測量之前，進行正確的校準操作，以消除系統帶來的誤差。
- 根據應用需求，選擇適當的測量頻率范圍，以覆蓋待測電路的工作頻率。
- 在分析測量結果時，注意虛部和實部的相位信息，以全面了解電路的特性。
