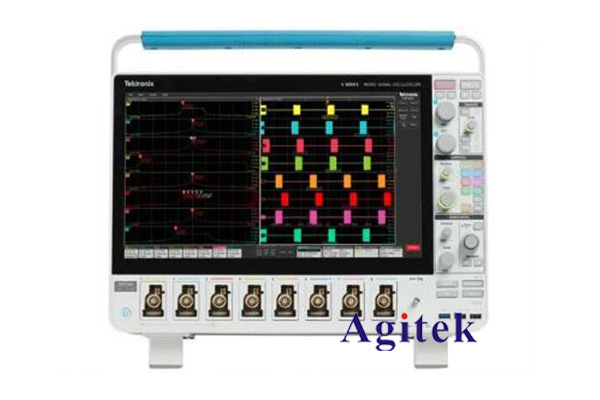

泰克數字示波器MSO5054詳細介紹

泰克示波器MSO5054是一款高性能的混合信號示波器，廣泛應用于電子工程、通信、電力等領域。本文將詳細介紹其主要特點、性能指標以及使用方法，以便用戶更加熟悉和充分利用該設備。

一、主要特點：

多功能性：泰克示波器MSO5054不僅具備示波器的基本功能，還集成了邏輯分析儀，可同時測量和分析模擬信號和數字信號。

高性能：該示波器具備超高的帶寬和采樣率，能夠準確捕獲和顯示高頻信號，有效滿足復雜信號分析的需求。

大屏顯示：MSO5054配備了寬大的液晶顯示屏，能夠清晰、全面地顯示多通道信號波形。

強大的存儲和回放功能：該示波器擁有大容量存儲器，并支持波形數據的回放和分析，方便用戶進行深入研究和數據比較。

高度可擴展：MSO5054支持多種外圍設備的連接，如USB、LAN等接口，方便用戶與其他設備進行數據交互和共享。

二、主要性能指標：

帶寬：MSO5054的帶寬可達到500MHz，能夠準確地顯示高頻率信號的細節和特征。

采樣率：該示波器的最高采樣率為2.5GS/s，能夠捕獲信號的快速變化，保證測量的準確性。

垂直分辨率：MSO5054具備8位或10位的垂直分辨率，可實現更高精度的信號測量和分析。

存儲容量：示波器配備大容量的內存，可以存儲大量的波形數據，支持長時間的數據采集和回放。

輸入通道數量：該示波器具備4個模擬通道和16個邏輯通道，可同時觀測和分析多路信號，提高工作效率。

三、使用方法：

連接信號源：將待測信號連接至示波器的相應輸入通道，可以使用BNC接頭或其他合適的信號連接方式。

開機設置：打開示波器電源，并進行基本的設置，例如時間基準、電壓范圍、觸發方式等，以適應當前測量環境。

顯示波形：在示波器的大屏上選擇相應的通道或輸入源，即可顯示對應的信號波形。可以通過調整垂直和水平縮放、移動等操作，使波形清晰可見。

參數測量：可以通過示波器提供的量測功能，對波形進行各種參數的測量，如幅值、頻率、占空比等，便于信號特征分析和判斷。

邏輯分析：如果需要對數字信號進行分析，可以使用邏輯分析模式，在邏輯通道上顯示和分析數字信號的狀態和波形。

存儲和回放：示波器支持波形數據的存儲和回放，可以將采集到的數據保存到內存中，或通過USB接口導出到外部存儲設備，便于后續深入研究和分析。

擴展功能：泰克示波器MSO5054支持各種擴展功能的使用，如自動測量、數學運算、觸發設置、數據通訊等，用戶可以根據需要靈活選擇和配置。

四、注意事項：

在連接信號源時，要確保信號源的輸出與示波器的輸入匹配，并注意信號源的工作范圍和輸出限制，避免對示波器產生不良影響。

在進行高頻信號測量時，要注意示波器的帶寬和采樣率是否能滿足信號頻率的要求，以保證測量的準確性。

使用示波器時，應遵循相關的安全操作規程，確保正確使用設備并避免潛在的危險。

泰克示波器具備多功能、高性能和擴展性強等特點。通過合理設置和使用方法，用戶可以進行精確的信號測量和分析，并得到準確的測量結果。然而，在使用示波器時應注意選擇合適的信號源，進行正確的連接和設置，并遵循相關的操作規程，以確保測量的安全和可靠性。
