泰克示波器MSO5204B測量電壓如何設置？

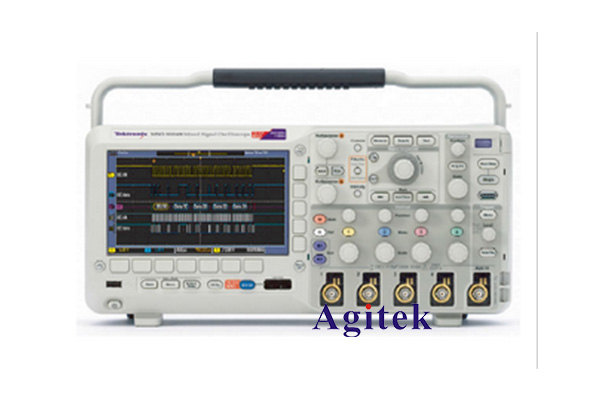

泰克示波器MSO5204B是一款功能強大的儀器，可以用于測量各種信號的電壓。下面是使用該示波器測量電壓的設置步驟：

打開示波器：按下示波器的開機按鈕，等待系統啟動。

設置垂直通道：首先，選擇需要測量電壓的信號所連接的垂直通道。示波器通常有多個垂直通道，可以選擇不同的通道測量不同信號。

a. 在示波器面板上找到垂直調節區域，通常標有"CH1"、"CH2"等標識。選擇相應的垂直通道，通常可以通過旋轉或按壓旋鈕來選擇。

b. 根據不同的信號源和測量需求，調整垂直通道的電壓范圍。示波器可以設置不同的量程，以適應不同信號的電壓級別。通常可以通過旋轉旋鈕或按壓旋鈕來選擇合適的電壓范圍。

設置水平通道：水平通道用于設置示波器的時間軸，以便觀察信號的變化。

a. 在示波器面板上找到水平通道調節區域，通常標有"TIME/DIV"或"HORIZONTAL"標識。可以通過旋轉旋鈕或按壓旋鈕來調整水平通道。

b. 根據需要選擇合適的時間分辨率。示波器可以以不同的時間分辨率來顯示信號的波形。通常可以通過旋轉旋鈕或按壓旋鈕來選擇合適的時間范圍。

連接信號：將需要測量電壓的信號連接到選定的垂直通道上。確保連接正確，避免錯誤測量或損壞示波器。

觀察波形：在示波器屏幕上觀察信號的波形。可以通過調整垂直通道和水平通道，以及選擇適當的觸發模式，來優化波形顯示。

測量電壓：示波器可以提供多種測量功能，包括峰-to-峰值、均方根（RMS）、最大值、最小值等。根據需要選擇并啟用相應的測量功能。

a. 在示波器面板上找到測量功能區域，通常有一個"MEAS"或"MEASUREMENTS"標識。選擇相應的測量功能，可以通過按壓旋鈕或菜單進行選擇。

b. 在菜單中選擇需要測量的參數，如峰-to-峰值、均方根等。

c. 確認測量功能已啟用，并在屏幕上顯示測量結果。

數據導出：如果需要記錄或導出測量數據，可以通過示波器提供的接口將數據導出到計算機等外部設備。

以上是使用泰克MSO5204B示波器測量電壓的基本步驟。具體操作可能會因示波器型號和使用的功能而有所差異，建議參考示波器的用戶手冊進行詳細操作說明。
