E5071C矢量網絡分析儀怎么測阻抗？

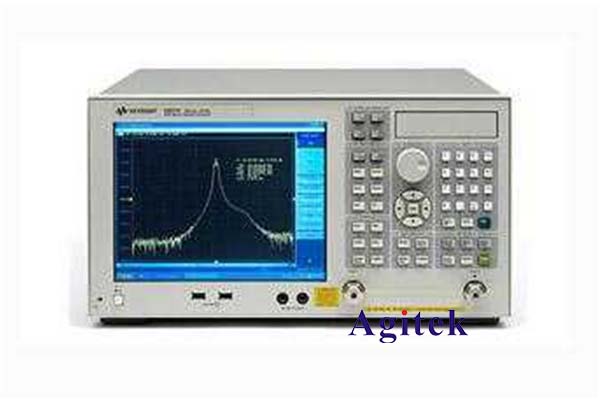

矢量網絡分析儀（Vector Network Analyzer，VNA）是一種用于測量電路的高頻特性的儀器。它廣泛應用于射頻（RF）和微波領域，用于測量各種參數，例如阻抗、傳輸損耗、相位等。E5071C是Keysight Technologies公司生產的一款矢量網絡分析儀。下面是使用E5071C矢量網絡分析儀測量阻抗的方法：

硬件配置

a. 確保E5071C矢量網絡分析儀與被測設備正確連接。根據被測設備的接口類型，選擇合適的連接線和連接器，例如SMA或N型。

b. 確保連接線和連接器的質量良好，無損壞和松動。c. 在進行測量之前，對連接線和連接器進行校準以消除誤差。

儀器設置

a. 打開E5071C矢量網絡分析儀，并按照儀器的操作手冊進行初始化和校準。

b. 選擇正確的測試通道和測量模式。在菜單中選擇“Trace”（跟蹤）選項，并設置正確的測試通道和測量模式，例如S11。

c. 設置所需的頻率范圍。在菜單中選擇“Frequency”（頻率）選項，并設置所需的起始頻率和終止頻率。

阻抗測量

a. 在測試前，確保被測設備與矢量網絡分析儀之間的連接穩定，并無松動。

b. 在矢量網絡分析儀上選擇“Start”（開始）按鈕以開始測量。

c. 矢量網絡分析儀將從起始頻率開始掃描至終止頻率，測量S11參數即被測設備在輸入端口的反射系數。

d. 根據S11參數的測量結果，可以計算出被測設備的輸入端口阻抗。具體的計算方法取決于被測設備的特性和所需參數的定義。

結果分析

a. 矢量網絡分析儀將通過圖形界面顯示測量結果，通常以幅度和相位的形式呈現。

b. 使用“Marker”（標記）功能可以在波形上添加峰值、最小值等指標，并讀取相應的數值。

c. 結果可以保存為文本文件或圖片，供進一步分析和報告使用。

注意事項：

在進行阻抗測量前，需要了解被測設備的特性和所需測量的參數。

在進行測量前，確保矢量網絡分析儀和被測設備之間的連接無松動，并校準連接線和連接器。

根據需要選擇合適的測量模式、頻率范圍和通道。

熟悉矢量網絡分析儀的操作手冊和功能，以確保正確設置和解讀測量結果。

以上是使用E5071C矢量網絡分析儀測量阻抗的基本方法。具體的操作步驟和參數設置可能因實際情況和被測設備的特性而有所不同，建議根據具體情況進行操作。
