泰克示波器TBS2204B怎么樣？TBS2204B示波器參數詳解

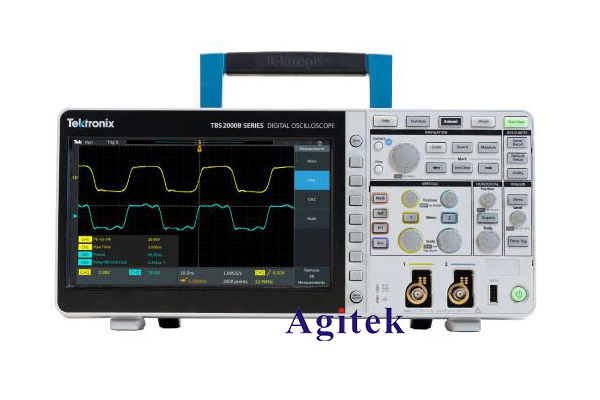

泰克示波器TBS2204B是一款高性能數字示波器，具有多種功能和特性，適用于廣泛的應用領域。以下是對TBS2204B的詳細介紹：

技術規格：

1.帶寬：200 MHz

2.采樣率：2 GSa/s

3.最大記錄長度：5 Mpts

4.垂直靈敏度范圍：2 mV/div到10 V/div

5.水平時間基準范圍：2 ns/div到1000 s/div

6.垂直分辨率：8 bits

7.最大輸入電壓：300 Vrms CAT II

顯示和操作：

1.TBS2204B配備了一塊8英寸的高分辨率液晶顯示屏，顯示畫面清晰，色彩鮮艷。

2.示波器采用直觀的菜單導航和旋鈕控制，使操作簡單方便。

3.輕觸式按鍵和多功能旋鈕提供了快速訪問和調整參數的方式。

波形捕捉和分析：

1.TBS2204B具有高采樣率和大記錄長度，能夠準確捕捉和保存波形。

2.支持自動測量功能，可以自動測量波形的峰值、平均值、頻率、周期等。

3.提供多種觸發方式，包括邊沿觸發、脈沖寬度觸發、連續觸發等。

4.支持Math函數，可以對波形進行加減乘除、傅里葉分析等數學操作。

高級功能：

1.TBS2204B具有帶通和帶阻數字濾波器，可以濾除不需要的噪音和雜波。

2.支持FFT頻譜分析，可以實時顯示信號的頻譜分布。

3.提供高分辨率錄制功能，可以捕捉和回放長時間的波形數據。

外部連接和接口：

1.示波器配備了多個標準的輸入和輸出接口，包括USB、LAN、GPIB等。

2.支持遠程控制和監控，可以通過電腦或移動設備進行遠程操作和數據傳輸。

3.通過USB接口可以連接打印機，方便直接打印測量結果。

其他特點：

1.示波器支持多種觸發模式和觸發選項，包括邊沿觸發、脈沖寬度觸發、視頻觸發等。

2.提供多種自動測量和測量參數統計功能，可以快速獲取波形的相關信息。

3.示波器內置多種自動測量和測試工具，包括頻譜分析、功率分析、協議解碼等。

4.支持多種操作和存儲方式，包括USB存儲、LAN存儲、CSV文件存儲等。

泰克示波器TBS2204B具有高帶寬、高采樣率和大記錄長度等優勢。它可以廣泛應用于電子、通信、醫療、汽車、航空航天等領域，幫助工程師們進行信號分析、故障診斷和電路設計等工作。無論是在實驗室、生產線還是維修現場，TBS2204B都能為用戶提供準確可靠的測量解決方案。
