Bode100環路分析儀有什么功能？Bode100環路分析儀操作步驟介紹

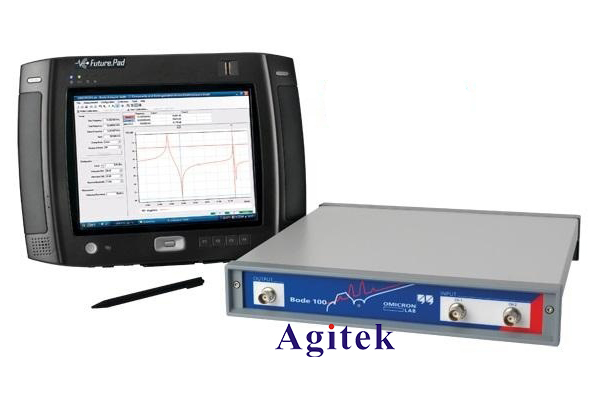

Bode100環路分析儀是一種精密的電子測試儀器，主要用于信號分析、頻率響應測試和環路穩定性分析。它的作用是幫助工程師和研究人員分析和優化電路、系統的頻率響應，并確保其穩定性，同時也可用于設計和調試控制系統。

Bode 100環路分析儀可以測量和分析各種電路中的頻率響應特性。具體而言，它可以測量和分析電路的幅頻響應（gain），相頻響應（phase），衰減幅度，增益裕度，相位裕度，峰值和帶寬等參數。此外，它還可進行多種傳感器測試、濾波器測試、阻抗測量和頻率響應的相位和幅度測量等。

要正確使用Bode 100環路分析儀，以下是一般的操作步驟：

連接：首先，連接被測電路或系統與Bode 100環路分析儀?？梢允褂煤线m的連接線將被測設備的輸入和輸出端口與Bode 100的相應端口連接好。

儀器設置：在電腦上安裝Bode 100測量軟件，并通過USB或以太網將Bode 100與計算機連接。啟動軟件后，根據具體的測試需求，選擇合適的測量模式和參數設置。可以設置測試的頻率范圍、掃描參數、顯示方式等。

調整參數：根據被測系統的特性和測試需求，調整Bode 100的參數。例如，可以設置起始頻率、終止頻率、掃頻模式、掃頻速率和電平等。

開始測量：在Bode 100軟件上點擊“開始測量”按鈕或相關的命令，Bode 100環路分析儀將開始進行頻率響應測試。根據設置的參數，它將自動掃描所選頻率范圍內的信號，并記錄幅度和相位數據。

分析結果：完成測量后，Bode 100軟件將顯示測量結果的圖表和數據信息。這些結果可進一步分析和評估電路或系統的性能，例如幅頻響應圖、相頻響應圖、穩定性分析圖等。根據這些結果，可以進行優化和調整電路、系統的設計，以滿足特定的要求。

需要注意的是，為了獲得精確和可靠的測量結果，使用Bode 100環路分析儀時需要遵循以下注意事項：

確保連接的準確性和穩定性：使用質量良好的連接線，確保連接牢固而穩定。避免引線松動或失真，可能導致測量誤差。

選擇適當?shù)臏y量參數：根據被測電路的特性和測試要求，選擇合適的掃頻范圍、掃頻速率、頻率步進等參數。對于特定的應用或需求，可能需要調整不同的參數。

注意測試環境：保持測試環境的穩定性和一致性，避免外部干擾、噪聲和震動等對測量結果的影響。最好在低噪聲環境中進行測試，涉及到高頻信號時，可能需要屏蔽外部干擾。

遵循正確的操作順序：按照正確的操作順序進行測試，確保測量的連續性和一致性。注意操作步驟中的時間要求和順序。

校準和維護：定期進行設備校準和維護，以確保Bode 100環路分析儀的準確性和可靠性。根據廠商提供的指南，執行校準程序，確保儀器按照規定的標準工作和測量。

Bode 100環路分析儀可以廣泛應用于電子工程和電路設計領域。正確使用它的操作步驟和注意事項，能夠獲得準確的測量結果和分析數據，進而優化電路和系統的性能和穩定性。
