泰克示波器MSO46怎么分析通信眼圖？

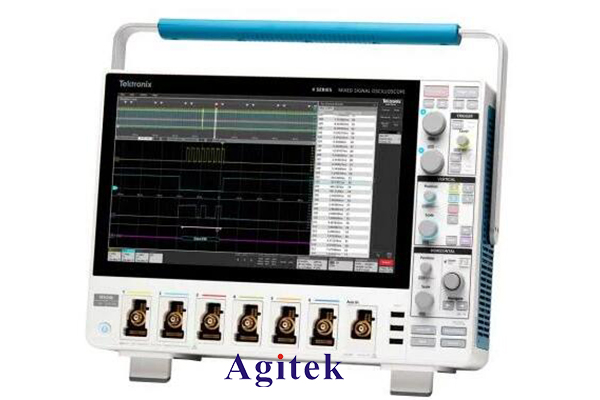

泰克示波器MSO46是一種高性能示波器，具備測量和分析通信眼圖的能力。下面是使用泰克示波器MSO46測量通信眼圖的步驟：

連接信號源：首先，將待測信號通過信號源輸入泰克示波器MSO46的通道。可以使用各種通信接口，例如BNC、SMA或者其他常見的數字通信接口。

設置示波器參數：在泰克示波器MSO46的面板上，選擇通道和輸入源，并設置示波器的采樣率和水平度量模式。通常，示波器應該設置為高采樣率來捕捉信號的高頻部分，并設置合適的水平度量模式以正確顯示信號幅度。

觸發選項：在示波器面板上設置觸發選項，以便在恰當的時間點觸發信號的捕獲。對于通信眼圖分析，通常使用合適的觸發模式（如邊緣觸發或唯一觸發）和觸發電平。

眼圖測量設置：在測量選項中選擇眼圖測量，并確保測量參數適用于待測信號。此時，泰克示波器MSO46會自動對信號進行分析并生成通信眼圖。

顯示通信眼圖：一旦設置完成，泰克示波器MSO46會開始采集數據，并在顯示屏上生成通信眼圖。通常，眼圖會以時間-幅度坐標系的形式顯示，其中每一個眼圖是多個數據幀的疊加。

眼圖分析：泰克示波器MSO46提供了豐富的眼圖分析工具，可以通過放大、縮小、漫游、測量多個參數等操作來對眼圖進行進一步的分析。工程師可以觀察信號的品質、判斷噪聲干擾、時鐘抖動、時序問題等。

導出和保存：一旦眼圖分析完成，可以選擇將數據導出到計算機，并保存為常見的文件格式（如CSV、MATLAB或者其他需要的格式），以備后續分析或報告生成。

使用泰克示波器MSO46測量通信眼圖的步驟包括連接信號源、設置示波器參數、選擇觸發選項、設置眼圖測量參數、顯示通信眼圖以及進行眼圖分析。通過合理的設置和分析，工程師可以獲得關于通信質量和信號特性的詳細信息，幫助他們解決通信系統中的問題。
