如何使用頻譜分析儀分析射頻信號的調制特性？

射頻信號的調制特性分析是射頻工程師和通信技術人員在射頻系統設計和故障排除中的重要任務之一。頻譜分析儀可以幫助我們了解信號的頻譜分布、調制類型、調制深度等關鍵參數。本文將介紹如何使用頻譜分析儀來分析射頻信號的調制特性。

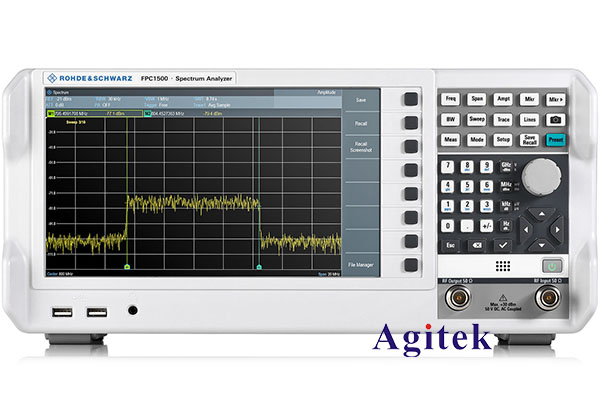

一、基本原理

頻譜分析儀通過將射頻信號轉換為頻譜圖來分析信號的頻譜特性。其基本原理是將輸入信號與一組參考信號進行混頻，然后通過濾波和放大等處理，最終將信號轉換為頻譜圖。頻譜圖顯示了信號在不同頻率上的功率分布情況，通過觀察頻譜圖，可以獲取信號的調制特性。

二、調制類型分析

1. 幅度調制（AM）：幅度調制是一種常見的調制方式，通過改變射頻信號的幅度來傳輸信息。使用頻譜分析儀可以觀察到幅度調制信號的頻譜圖中，除了原始信號的頻率分量外，還會出現兩個邊帶，分別位于原始信號頻率的兩側。邊帶的幅度與調制信號的幅度相關。

2. 頻率調制（FM）：頻率調制是一種將信息編碼到射頻信號的頻率變化中的調制方式。使用頻譜分析儀可以觀察到頻率調制信號的頻譜圖中，邊帶的幅度隨著調制信號的頻率變化而變化。邊帶的幅度與調制信號的頻率偏移相關。

3. 相位調制（PM）：相位調制是一種將信息編碼到射頻信號的相位變化中的調制方式。使用頻譜分析儀可以觀察到相位調制信號的頻譜圖中，邊帶的幅度與相位變化的速度相關。邊帶的幅度越大，相位變化的速度越快。

4. 調幅（AM）、調頻（FM）和調相（PM）組合調制：在某些應用中，可能會同時使用多種調制方式。頻譜分析儀可以幫助我們分析和識別組合調制信號的頻譜特性，以了解不同調制方式的影響和相互作用。

三、調制深度分析

調制深度是衡量調制信號中信息傳輸程度的指標。在幅度調制中，調制深度表示被調制信號的峰值幅度與未調制信號的幅度差異的比例。使用頻譜分析儀可以通過觀察幅度調制信號的頻譜圖，測量主載波和邊帶的幅度，從而計算調制深度。

四、其他參數分析

除了調制類型和調制深度，頻譜分析儀還可以幫助分析其他與調制特性相關的參數，例如信號的帶寬、譜線的形狀、譜線的峰值功率等。這些參數可以提供有關信號質量和傳輸性能的重要信息。

五、應用領域

頻譜分析儀在射頻系統設計、通信系統維護和故障排除等領域有廣泛的應用。以下是一些常見的應用場景：

1. 無線通信系統：頻譜分析儀可以用于無線通信系統的頻譜監測和頻譜管理，幫助識別和解決頻譜干擾、頻率沖突等問題。

2. 射頻設備開發和測試：在射頻設備的開發和測試過程中，頻譜分析儀可以幫助評估設備的調制性能、頻率響應、信號質量等關鍵參數。

3. 信號調試和故障排除：頻譜分析儀可以用于調試和故障排除射頻系統中的信號問題，例如識別和定位干擾源、檢測信號失真等。

4. 頻譜監測和頻譜分析：頻譜分析儀可以用于頻譜監測和頻譜分析應用，例如無線電頻譜監測、無線電頻率規劃、頻譜占用分析等。
