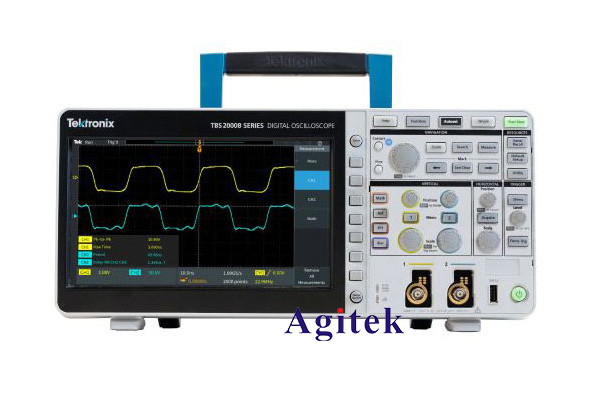

泰克示波器TBS2204B參數介紹

泰克示波器TBS2204B是一款性能出色、功能豐富的經濟實惠型示波器。它具有多種帶寬和通道配置可選，適用于不同的應用場景。通過其高速采樣率、大容量存儲器、多種觸發類型和豐富的功能，TBS2204B示波器能夠滿足工程師對信號測量和分析的需求。此外，它還具備直觀的操作界面、多種連接接口和豐富的軟件支持，提供便捷的操作和靈活的應用擴展。無論是在教育、研發還是生產測試領域，泰克示波器TBS2204B系列都是一款值得信賴的選擇。本文將介紹泰克示波器TBS2204B的技術指標及參數，幫助您更好地了解這款示波器的能力和適用場景。

1. 基本參數：
- 型號：TBS2204B系列
- 帶寬：70MHz、100MHz、200MHz、350MHz
- 通道數：2或4通道
- 采樣率：1GS/s或2GS/s
- 垂直分辨率：8位
- 存儲深度：5M點或10M點

2. 顯示和操作：
- 顯示器：7英寸液晶彩色顯示屏，分辨率為800x480像素
- 觸摸屏：支持多點觸控，可實現直觀的操作和設置
- 快速測量：內置多種自動測量功能，可快速獲取信號的參數，如幅值、頻率、占空比等
- 常規操作：示波器具有旋鈕、按鈕和快捷菜單等常規操作方式，方便用戶進行參數調整和功能選擇

3. 觸發功能：
- 觸發類型：邊沿觸發、脈寬觸發、視頻觸發等多種觸發類型，滿足不同信號的觸發需求
- 觸發模式：自動觸發、單次觸發、正常觸發等多種觸發模式，適用于不同的觸發場景
- 觸發設置：支持觸發電平、觸發延遲、觸發源等觸發參數的設置和調整，靈活滿足用戶的觸發要求

4. 波形捕獲和回放：
- 波形捕獲：示波器能夠準確捕獲高速信號的波形數據，采用高速采樣和存儲技術，保證波形的準確性和完整性
- 存儲器回放：示波器具有存儲器回放功能，可以回放之前捕獲的波形數據，方便用戶進行進一步的分析和處理
- 存儲器深度：TBS2204B示波器的存儲深度可達5M點或10M點，滿足用戶對波形細節的需求

5. 連接和通信：
- 接口：示波器提供多種接口，包括USB、LAN、GPIB等，方便與外部設備進行連接和通信
- 數據導出：支持波形數據的導出，可將波形數據保存為CSV、MATLAB等常見格式，方便與其他軟件進行數據分析和處理
- 遠程控制：示波器支持遠程控制，可以通過網絡或其他接口進行遠程操作和控制，提高工作效率和便利性

6. 其他功能：
- 自動測量和統計功能：示波器具有豐富的自動測量和統計功能，如最大值、最小值、平均值等，方便用戶對信號進行分析和評估
- 常用功能：示波器還具有諸如峰值檢測、FFT頻譜分析、數學運算、限制測試等常用功能，滿足用戶對信號處理和分析的需求
- 軟件支持：泰克提供豐富的軟件支持，包括示波器控制軟件、數據分析軟件、編程接口等，方便用戶進行更高級的應用和開發
