同惠LCR數字電橋TH2830如何測試對地阻抗Z值？

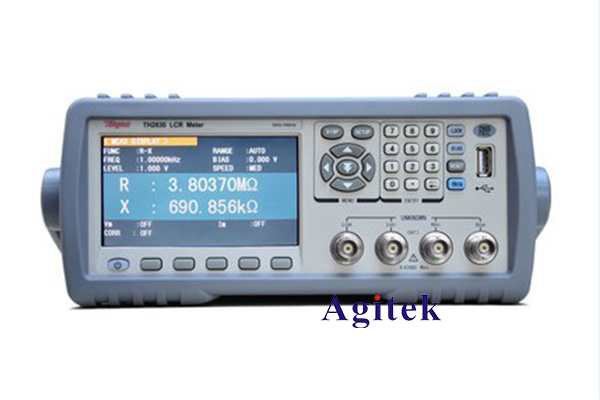

同惠TH2830LCR數字電橋是一種常用的測試儀器，用于測量電感、電容和電阻等元件的參數。在使用TH2830LCR數字電橋測試對地阻抗Z值時，需要按照以下步驟進行操作：

1. 連接測試線纜：
   首先，將TH2830LCR數字電橋與被測元件進行連接。對于測試對地阻抗Z值，通常需要使用四線測量方法，以消除測試線纜的電阻對測量結果的影響。因此，需要使用兩根測試線纜，分別連接到TH2830LCR數字電橋的測試端口和被測元件的引腳上。

2. 設置測試參數：
   打開TH2830LCR數字電橋的電源，并進入測試參數設置界面。根據需要測試的對地阻抗Z值范圍和精度要求，設置合適的測試頻率、信號電平和測量模式等參數。通常，可以選擇較低的測試頻率以獲得更準確的測量結果。

3. 校準電橋：
   在進行測量之前，需要對TH2830LCR數字電橋進行校準，以確保測量結果的準確性。校準過程包括開路校準和短路校準。在開路校準時，將測試線纜斷開，使測試端口處于開路狀態。在短路校準時，將測試線纜短路，使測試端口處于短路狀態。校準過程會自動校正儀器的偏移誤差和電纜補償。

4. 開始測量：
   完成校準后，可以開始對地阻抗Z值的測量。將被測元件的引腳連接到測試線纜的另一端，并確保連接穩固。在TH2830LCR數字電橋上選擇相應的測量模式，例如阻抗測量模式或復阻抗測量模式。設置好測試頻率，并開始測量。TH2830LCR數字電橋會發送測試信號，并測量被測元件的響應，從而計算出對地阻抗Z值。

5. 分析結果：
   TH2830LCR數字電橋會顯示測量結果，包括對地阻抗Z值的大小和相位角等信息。可以通過觀察測量結果，判斷被測元件的性能和特性。如果需要進一步分析和處理數據，可以將測量結果導出到計算機或其他設備中進行后續處理。

在測試對地阻抗Z值時，應確保測試線纜的質量和連接的穩固性，以避免測試誤差和不準確的結果。此外，還應根據具體的測試要求和被測元件的特性，選擇合適的測試頻率和測量模式，以獲得準確和可靠的測量結果。

使用同惠TH2830LCR數字電橋測試對地阻抗Z值需要連接測試線纜、設置測試參數、校準電橋、開始測量，并最終分析結果。正確的操作和合適的測試設置可以確保測量結果的準確性和可靠性，從而幫助工程師深入了解被測元件的對地阻抗特性。
