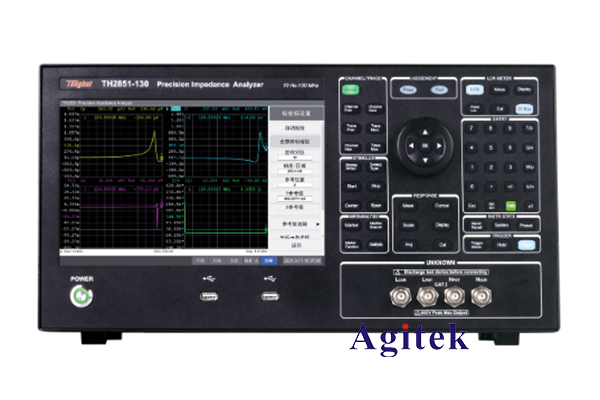

同惠阻抗分析儀TH2851工作原理及使用方法說明

同惠阻抗分析儀（LCR Meter）是一種用于測量電子元件（如電感、電容和電阻）的電學參數的儀器。TH2851是一款功能強大的阻抗分析儀，具有高精度、高速度和可靠性等特點。以下是TH2851阻抗分析儀的使用方法及原理介紹。

一、使用方法：

準備工作：

1.將TH2851阻抗分析儀連接到電源，并打開電源開關。

2.連接要測量的電子元件到TH2851的測試夾具或示波器探頭。

3.根據需要設置測試參數，如頻率范圍、測量模式、信號電平等。

設置測試參數：

1.頻率參數：選擇適當的測試頻率，根據被測元件的特性和所需測量的范圍來確定。

2.測量模式：根據需要選擇阻抗、電容、電感等。

3.信號電平：根據被測元件的要求，設置合適的信號電平。

進行測量：

1.將被測元件連接到TH2851，確保連接的牢固和正確。

2.選擇開始測量，等待測量結果顯示出來。

3.記錄測量結果，并根據需要進行進一步分析和處理。

分析和處理測量數據：

1.根據測量結果，進行數據分析和處理，例如計算電阻、電容等。

2.如果需要，可以將測量結果導出到計算機或打印機進行保存和打印。

二、原理介紹：TH2851阻抗分析儀基于工頻激勵法，通過施加交流電信號（正弦波信號）到被測電子元件，測量元件對電信號的響應來得到元件的電學參數。

阻抗測量原理：

1.激勵信號：使用正弦波作為激勵信號，通過改變信號頻率，可以覆蓋不同的頻率范圍。

2.電壓和電流測量：使用分壓和分流技術，測量在被測電子元件上的電壓和電流。

3.計算阻抗：根據測量的電壓和電流值，計算出阻抗值，并顯示在儀器的顯示屏上。

電容和電感測量原理：

1.電容：通過測量電容器的充電或放電時間來計算電容值，利用與頻率相關的電容特性來得到有效的電容測量結果。

2.電感：通過測量電感元件的電壓和電流相位差來計算電感值，利用與頻率相關的電感特性來得到有效的電感測量結果。

儀器校準原理：TH2851阻抗分析儀提供了儀器校準功能，可以校準測試信號源、測試路徑和測量電路，以確保測量的準確性和精度。

TH2851阻抗分析儀可以用于測量和分析電子元件的電學參數。通過恰當的設置測試參數和正確連接被測元件，可以準確、快速地獲取阻抗、電容、電感等參數。了解儀器的使用方法和原理，可以更好地利用TH2851阻抗分析儀來進行電子元件的測試和研究工作。
