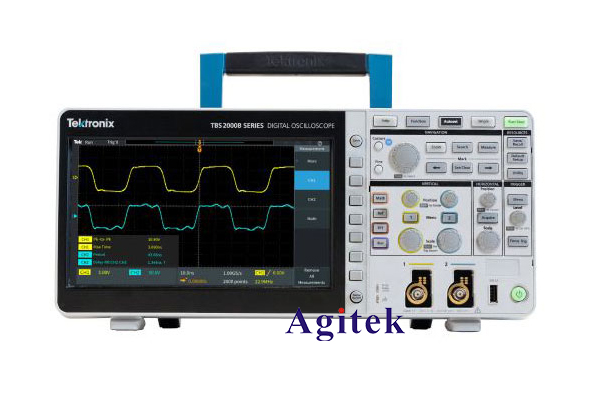

泰克TBS2202B示波器技術指標介紹

泰克TBS2202B示波器具有200 MHz的帶寬和2 GS/s的采樣率，適用于廣泛的應用場景。它具有靈敏的垂直性能、高分辨率的水平性能和多種觸發功能，能夠準確地捕捉和分析信號。配備彩色液晶顯示屏和多種接口，操作便捷，數據傳輸方便。無論是在電子工程、通信還是計算機領域，TBS2202B示波器都是一款可靠的測試工具。TBS2202B是泰克示波器系列中的一款型號，以下是該示波器的技術指標。

1. 基本參數：
- 帶寬：TBS2202B示波器的帶寬為200 MHz，表示它能夠準確地捕捉和顯示高頻信號，適用于廣泛的應用場景。
- 采樣率：TBS2202B具有最大2 GS/s的實時采樣率，能夠捕捉細節豐富的信號，并提供準確的波形顯示。

2. 通道和輸入：
- 通道數：TBS2202B示波器具有兩個獨立的通道，使用戶可以同時觀測和分析兩個信號源。
- 輸入阻抗：每個通道的輸入阻抗為1 MΩ，與常見的測試設備和電路兼容。

3. 垂直性能：
- 垂直靈敏度：TBS2202B示波器的垂直靈敏度范圍為2 mV/div至5 V/div，可根據需要選擇合適的靈敏度。
- 垂直分辨率：TBS2202B具有8位的垂直分辨率，能夠提供256個離散的電壓級別，以顯示細微的信號變化。

4. 水平性能：
- 最大記錄長度：TBS2202B示波器的最大記錄長度為5 M點，可以捕捉更長的時間窗口，以便更詳細地分析信號。
- 最小采樣間隔：示波器的最小采樣間隔為500 ps，能夠提供高時間分辨率，以顯示快速變化的信號。

5. 觸發功能：
- 觸發類型：TBS2202B示波器支持多種觸發類型，包括邊沿觸發、脈寬觸發、視頻觸發等，以滿足不同的觸發需求。
- 觸發靈敏度：示波器具有可調的觸發靈敏度，可以準確地捕捉特定信號的觸發事件。

6. 顯示和操作：
- 顯示器：TBS2202B配備了一塊7英寸的彩色液晶顯示屏，提供清晰的波形顯示和直觀的操作界面。
- 接口和存儲：示波器支持USB接口和LAN接口，可以方便地與計算機進行連接，并支持波形數據的存儲和傳輸。

7. 其他功能：
- 自動測量：TBS2202B示波器具有自動測量功能，可以自動測量波形的各種參數，提高測試效率。
- 前沿觸發：示波器支持前沿觸發功能，可以捕捉特定信號的上升或下降沿，方便用戶進行特定信號的分析和調試。
