泰克示波器在模擬電路測試中的應用

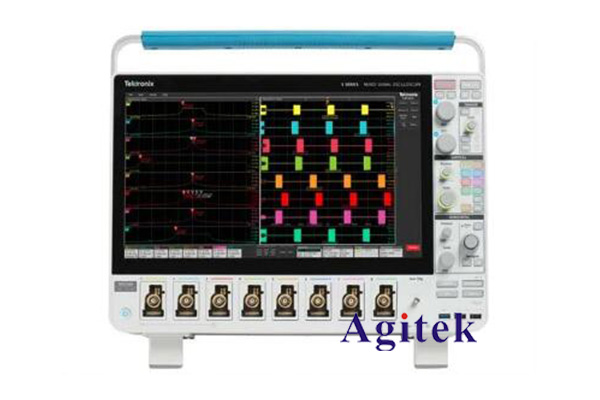

泰克示波器是一種廣泛應用于電子工程領域的測試設備，它能夠以圖形化的方式顯示電信號的波形和特征。本文將探討泰克示波器在模擬電路測試中的應用。首先介紹泰克示波器的基本原理和工作方式，然后詳細討論其在模擬電路測試中的幾個重要應用領域，包括信號測量、頻譜分析、時域分析和故障診斷。最后，總結泰克示波器在模擬電路測試中的優勢和局限性，并展望其未來的發展方向。

1. 引言
模擬電路測試是電子工程中不可或缺的環節。傳統的模擬電路測試方法主要依賴于萬用表和示波器等儀器，其中示波器在波形顯示和信號分析方面起到了重要作用。泰克示波器作為一種先進的示波器設備，具有高性能和多功能的特點，被廣泛應用于模擬電路測試領域。

2. 泰克示波器的基本原理和工作方式
泰克示波器通過探頭將被測信號引入示波器內部，然后將信號轉換為電壓，并以圖形化的方式顯示在示波器屏幕上。其基本原理包括信號采樣、信號轉換和信號顯示等過程。泰克示波器采用高速模數轉換技術和數字信號處理技術，能夠?qū)崿F(xiàn)高精度的信號測量和分析。

3. 信號測量
泰克示波器可以對模擬電路中的各種信號進行測量，包括電壓、電流、頻率、相位等參數。通過調整示波器的垂直和水平尺度，可以準確測量信號的幅值和時間特性。此外，泰克示波器還具備自動測量功能，能夠自動識別并測量信號的各種特征。

4. 頻譜分析
泰克示波器可以進行頻譜分析，幫助工程師了解信號的頻譜特性。通過使用傅里葉變換等算法，示波器可以將時域信號轉換為頻域信號，并顯示在頻譜圖上。頻譜分析可以幫助工程師檢測信號中的諧波和干擾成分，從而優化電路設計。

5. 時域分析
泰克示波器在時域分析中發揮著重要作用。通過觀察信號的波形和特征，工程師可以判斷電路的工作狀態和性能。示波器可以捕捉和顯示信號的瞬態響應、上升時間、下降時間等參數，幫助工程師分析電路的動態特性。

6. 故障診斷
泰克示波器在模擬電路故障診斷中起到了關鍵作用。當電路出現故障時，示波器可以幫助工程師快速定位故障點。通過觀察信號的異常波形和特征，工程師可以判斷故障的類型和原因，并采取相應的修復措施。

7. 優勢和局限性
泰克示波器在模擬電路測試中具有許多優勢，如高精度、高帶寬、多功能等。然而，示波器也存在一些局限性，如成本較高、采樣率受限等。未來，隨著技術的發展，泰克示波器有望進一步提高性能和功能，以滿足不斷變化的測試需求。

泰克示波器在模擬電路測試中扮演著重要角色，它能夠準確測量和分析電路中的信號，幫助工程師了解電路的性能和工作狀態。通過信號測量、頻譜分析、時域分析和故障診斷等應用，泰克示波器提供了強大的工具和手段，促進了模擬電路設計和調試的進展。隨著技術的不斷進步，泰克示波器將繼續在模擬電路測試領域發揮重要作用，并為電子工程師提供更多便利和支持。
