是德DSOX3034A示波器怎樣測電壓波形？

示波器是電子工程師和技術人員在電路設計、故障排除和信號分析中常用的工具。DSOX3034A示波器是一款功能強大的示波器，具有高性能、高分辨率和廣泛的應用范圍。本文將介紹如何使用DSOX3034A示波器來測量電壓波形，并詳細解釋其測量原理和操作步驟。

一、DSOX3034A示波器概述

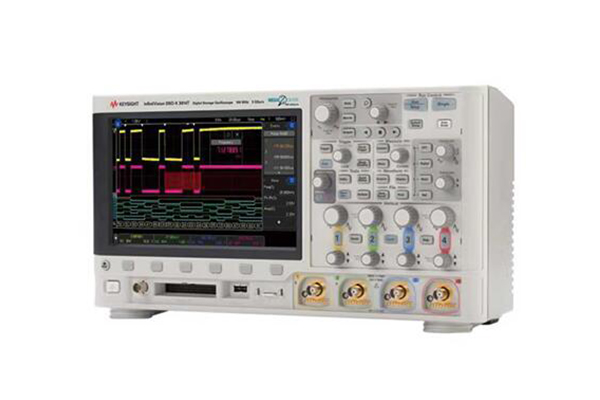

DSOX3034A示波器是基于數字存儲示波技術的儀器，具有4通道、300 MHz帶寬和4 GSa/s的采樣率。它采用了先進的硬件和軟件設計，可提供高精度的測量結果和清晰的波形顯示。DSOX3034A示波器還具備豐富的觸發功能、自動測量功能和數據分析功能，可滿足各種復雜信號的測量需求。

二、測量電壓波形的原理
DSOX3034A示波器通過探頭連接待測電路，將電壓信號轉換為示波器可讀取的電壓波形。示波器的探頭通常有不同的靈敏度和帶寬，可以根據待測信號的特點選擇合適的探頭。示波器采樣電路將連續的模擬信號轉換為數字信號，并以一定的采樣率存儲在內存中。然后，示波器將存儲的數據轉換為波形顯示在示波器屏幕上。

三、操作步驟
1. 連接電路：將示波器的探頭連接到待測電路上。探頭的接地夾具應連接到電路的地線，信號夾具應連接到待測電壓信號的測量點。

2. 設置示波器參數：在示波器的控制面板上，選擇適當的時間和電壓刻度，以便能夠清晰地顯示待測信號的波形。可以通過旋鈕或菜單進行調整。

3. 設置觸發條件：觸發條件決定示波器何時開始采集和顯示波形。可以選擇邊沿觸發、脈沖寬度觸發、視頻觸發等不同的觸發模式，并設置觸發電平或觸發邊沿的觸發條件。

4. 開始測量：按下示波器的運行按鈕，示波器將開始采集并顯示電壓波形。可以觀察波形的幅值、頻率、占空比等參數，并進行必要的測量和分析。

5. 數據分析：DSOX3034A示波器提供了豐富的數據分析功能，可以對采集到的波形數據進行峰值測量、頻譜分析、波形數學運算等操作。這些功能可以幫助用戶更深入地了解待測信號的特性。

DSOX3034A示波器是一款功能強大的示波器，適用于各種電路設計、故障排除和信號分析的應用場景。通過正確連接探頭、設置參數和觸發條件，用戶可以使用DSOX3034A示波器準確地測量電壓波形，并進行進一步的數據分析。掌握DSOX3034A示波器的使用方法，將有助于提高電子工程師和技術人員的工作效率和準確性，推動電子技術的發展和創新。
