矢量網絡分析儀在檢測射頻器件的性能參數中的應用介紹

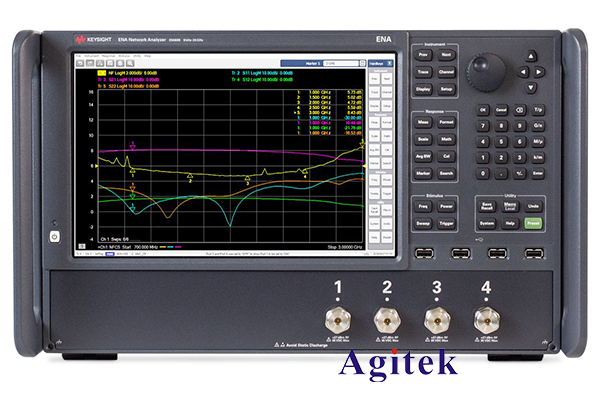

矢量網絡分析儀（Vector Network Analyzer，簡稱VNA）是射頻和微波測試領域的重要工具，用于測量射頻器件的性能參數，如散射參數（S參數）、增益、噪聲系數、電壓駐波比（VSWR）等。下面將詳細介紹矢量網絡分析儀在射頻器件檢測中的應用。

矢量網絡分析儀的基本原理

矢量網絡分析儀采用雙端口網絡測量方法，通過發送和接收信號，測量射頻器件的反射系數和傳輸系數。它通過將信號源、接收機和測量儀器集成在一起，以實現對射頻信號的激勵、反射和傳輸特性的精確測量。

矢量網絡分析儀的主要技術指標

矢量網絡分析儀的主要技術指標包括頻率范圍、動態范圍、測量精度等。其中，頻率范圍指矢量網絡分析儀可測量的頻率范圍；動態范圍指矢量網絡分析儀在保證測量精度的前提下，可測量的最小信號與最大信號的比值；測量精度則指矢量網絡分析儀對被測器件的實際值與測量值之間的誤差。

矢量網絡分析儀在射頻器件檢測中的應用

（1）散射參數（S參數）測量
S參數是描述射頻器件性能的重要參數，包括S11、S12、S21、S22等。通過矢量網絡分析儀，可以實現對這些參數的精確測量。例如，通過測量S11和S22可以計算出電壓駐波比（VSWR）和反射系數等參數；通過測量S12和S21可以計算出傳輸系數、增益等參數。
（2）增益測量
增益是射頻器件的重要參數之一，它表示射頻器件對信號的放大能力。通過矢量網絡分析儀，可以精確測量射頻器件的增益。例如，通過測量S11和S21可以計算出增益；通過測量S12和S22可以計算出反向隔離度等參數。
（3）噪聲系數測量
噪聲系數是描述射頻器件噪聲性能的重要參數之一，它表示射頻器件對信號的噪聲影響程度。通過矢量網絡分析儀，可以精確測量射頻器件的噪聲系數。例如，通過測量S11和S22可以計算出噪聲系數；通過測量S12和S21可以計算出交調失真等參數。
（4）電壓駐波比（VSWR）測量
電壓駐波比是描述射頻器件反射性能的重要參數之一，它表示射頻器件對信號的反射能力。通過矢量網絡分析儀，可以精確測量射頻器件的電壓駐波比。例如，通過測量S11和S22可以計算出電壓駐波比；通過測量S12和S21可以計算出波形質量等參數。

矢量網絡分析儀在射頻器件檢測中的優勢

矢量網絡分析儀在射頻器件檢測中具有以下優勢：
（1）高精度測量：矢量網絡分析儀采用先進的數字信號處理技術，能夠實現對射頻器件的高精度測量。
（2）多功能性：矢量網絡分析儀可以實現對射頻器件的多種參數進行測量，如散射參數、增益、噪聲系數、電壓駐波比等。
（3）自動化測試：矢量網絡分析儀可以通過自動化測試程序實現批量測試，提高測試效率。
總之，矢量網絡分析儀在射頻器件檢測中具有重要作用，它可以實現對射頻器件的高精度測量、多功能性測試以及自動化測試等優勢，從而提高了射頻器件的生產效率和品質。
