如何確定信號的諧波分量？測量諧波有哪幾種方法？

在電力、電子和通信等領域，信號往往包含多種頻率成分，其中諧波分量是常見的一種。諧波是指頻率為基波整數倍的信號分量，而基波則是信號的基本頻率。確定信號的諧波分量對于深入了解信號特性、分析設備性能以及保障電力系統穩定運行具有重要意義。下面將介紹幾種測量諧波的方法。

1.使用頻譜分析儀：

頻譜分析儀是一種廣泛使用的測量設備，可以用于分析信號的頻率成分。通過將信號輸入到頻譜分析儀中，并設置合適的分辨率帶寬，您可以觀察到信號的頻譜圖。在圖中，每個峰對應的頻率都是信號的諧波分量。

2.使用電能質量分析儀：

電能質量分析儀是一種專門用于分析電能質量參數的儀器，其中包括對諧波分量的測量。這種儀器可以測量電壓、電流、功率等參數，并且可以計算和分析電壓波動、頻率偏差、諧波失真等電能質量問題。

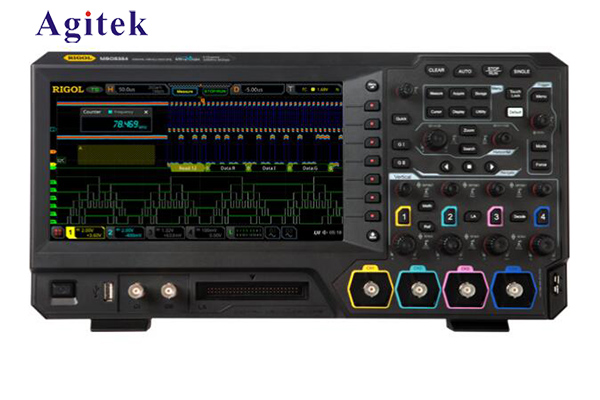

3.使用示波器：

示波器是一種常用的信號分析工具，可以用于觀察信號的時域波形。通過將信號輸入到示波器中，您可以看到信號的實時波形。在觀察過程中，您可以發現信號的波動情況，其中一些波動可能是由諧波引起的。

4.使用濾波器：

濾波器是一種用于分離不同頻率成分的設備。通過使用帶通濾波器或高通濾波器，您可以過濾掉基波分量，從而只保留諧波分量。然后可以使用適當的測量設備對濾波后的信號進行分析和測量。

5.使用數學軟件或算法：

使用數學軟件或算法也是一種測量諧波分量的方法。例如，快速傅里葉變換（FFT）是一種常用的算法，可以用于分析信號的頻率成分。通過將信號輸入到數學軟件或算法中，您可以得到信號的頻譜圖，從而確定諧波分量的存在和大小。

總之，確定信號的諧波分量并測量諧波的方法有多種，具體選擇取決于應用場景、信號特性和可用的設備資源。在實踐中，您可能需要結合使用多種方法來獲得更準確的結果。需要注意的是，諧波測量需要專業的技術和設備支持，如果您不熟悉相關領域，建議尋求專業人員的幫助。
