如何測量在高頻電路中的阻抗特性？

測量高頻電路的阻抗特性對于理解和優化電路設計具有重要意義。下面將介紹幾種常用的測量方法以及相應的儀器設備。

一、網絡分析儀

網絡分析儀是一種用于測量射頻和微波元件的阻抗特性的強大工具。它可以在寬頻率范圍內提供精確的測量結果，并且適用于各種不同的電路拓撲。網絡分析儀通過發送一個測試信號，并測量該信號通過被測件后的響應，從而得到阻抗特性。

二、矢量網絡分析儀

矢量網絡分析儀是另一種高級的阻抗測量設備，它可以同時測量電阻、電容和電感分量。矢量網絡分析儀不僅可以提供幅度信息，還可以提供相位信息，這對于理解復雜電路的行為非常有用。

三、阻抗/導納分析儀

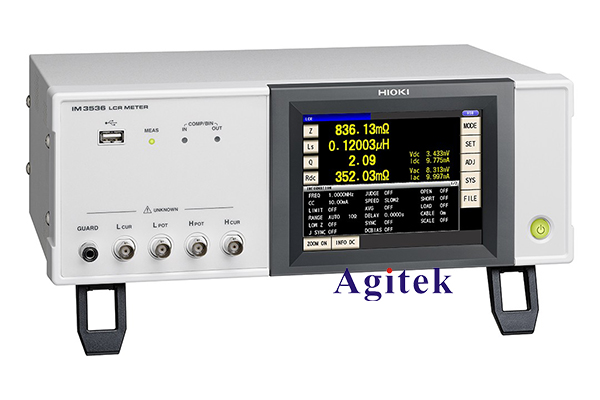

四、LCR表

LCR表是一種用于測量電阻、電容和電感的精密儀器。雖然LCR表主要側重于低頻測量，但一些高級型號也可以覆蓋到高頻范圍。LCR表通過在各個頻率下測量被測件的阻抗和相位角，可以提供非常精確的阻抗測量結果。

對于高頻電路的阻抗特性測量，以上幾種儀器各有優勢。網絡分析儀和矢量網絡分析儀適用于寬頻率范圍的精確測量，特別適合于復雜的射頻和微波電路。阻抗/導納分析儀則更側重于低頻到高頻范圍內的電路阻抗和導納測量。LCR表則是一種專用的低頻到高頻的阻抗測量儀器，精度非常高。

在選擇測量儀器時，需要考慮測試頻率范圍、精度需求、被測電路的復雜性以及可用的預算等因素。同時，正確的測試設置和準確的校準也是獲取可靠測量結果的關鍵步驟。
