信號反射系數是什么？如何檢測無線電應用中的信號反射系數

一、引言

在無線電應用中，信號反射系數是一個關鍵的性能參數，它反映了信號在傳輸線或系統中反射的程度。對于新材料的研究和開發，理解和控制其在無線電應用中的信號反射特性是至關重要的。本文將介紹如何使用矢量網絡分析儀（VNA）來分析新材料的信號反射系數。

二、矢量網絡分析儀的基本原理

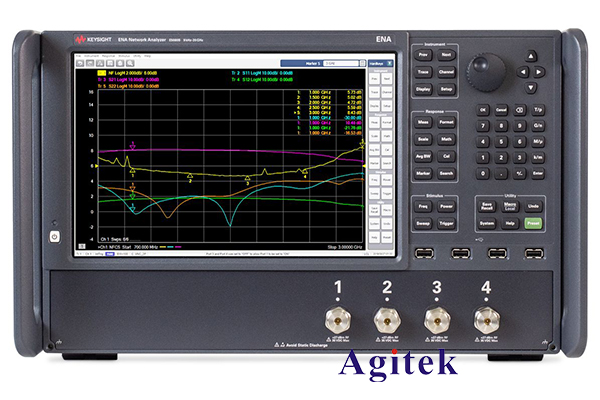

矢量網絡分析儀是一種用于測量網絡參數的儀器，包括傳輸系數（如增益和相位）、反射系數（如電壓反射系數和電流反射系數）等。它通過測量入射波和反射波的振幅和相位差，來計算網絡的傳輸和反射特性。

三、使用矢量網絡分析儀分析新材料的信號反射系數

1. 樣品準備：選擇和制備適當形狀和尺寸的新材料樣品，確保樣品具有代表性，且表面干凈、平整。
2. 儀器設置：將矢量網絡分析儀校準，并設置適當的測試頻率范圍。選擇適當的端口配置，以便測量新材料樣品的信號反射系數。
3. 測量步驟：將新材料樣品放置在矢量網絡分析儀的測試端口，并開始進行測量。首先，進行空載測量，以獲取參考信號。然后，將樣品放入測試端口，進行負載測量，以獲取帶有樣品影響的信號。
4. 數據處理：通過矢量網絡分析儀附帶的軟件，將測量得到的入射波和反射波數據進行計算和分析。可以得到包括電壓反射系數、電流反射系數等在內的信號反射系數。
5. 結果解讀：根據得到的信號反射系數，可以分析新材料在無線電應用中的信號反射特性。例如，可以通過觀察反射系數的頻率依賴性，了解材料在不同頻率下的電學性能。此外，還可以通過比較不同材料樣品的反射系數，評估它們在特定應用中的性能優劣。

使用矢量網絡分析儀分析新材料在無線電應用中的信號反射系數，是一種精確、有效的研究方法。這種方法不僅可以幫助我們理解和控制無線電應用的性能，還可以在新材料的研發過程中提供重要的信息參考。未來，隨著新材料研究的深入和新技術的應用，矢量網絡分析儀將在這一領域發揮更大的作用。
