矢量網絡分析儀如何測量器件和網絡反射特性和傳輸特性？

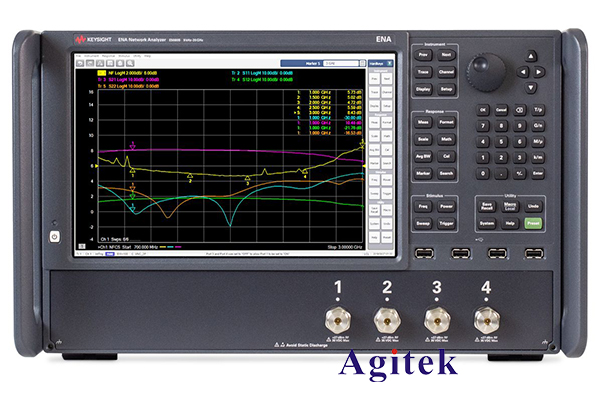

矢量網絡分析儀是一種用于測量器件和網絡反射特性和傳輸特性的重要工具。通過對器件或網絡的電壓幅度和相位進行精確測量，可以獲得器件或網絡的頻率響應、增益、相位差、群延遲等關鍵參數，進而評估其性能。

一、反射特性的測量

反射系數是指網絡輸入端口的電壓反射系數，其值等于網絡輸入端口的電壓反射系數與網絡輸入阻抗之比。反射系數是衡量網絡性能的重要參數之一，可以通過矢量網絡分析儀進行測量。

在測量反射系數時，矢量網絡分析儀會向網絡輸入端口發送測試信號，并測量反射信號的幅度和相位。通過計算反射信號與入射信號的比值，可以得到網絡的反射系數。

二、傳輸特性的測量

傳輸系數是指網絡輸出端口的電壓傳輸系數，其值等于網絡輸出端口的電壓傳輸系數與網絡輸出阻抗之比。傳輸系數是衡量網絡性能的另一個重要參數，也可以通過矢量網絡分析儀進行測量。

在測量傳輸系數時，矢量網絡分析儀會向網絡輸入端口發送測試信號，并測量輸出端口的信號幅度和相位。通過計算輸出信號與入射信號的比值，可以得到網絡的傳輸系數。

三、頻率響應的測量

頻率響應是指網絡在不同頻率下的傳輸特性和反射特性。通過矢量網絡分析儀可以獲得網絡的頻率響應曲線，進而評估其在不同頻率下的性能。

在測量頻率響應時，矢量網絡分析儀會在不同的頻率點上發送測試信號，并測量網絡的傳輸特性和反射特性。通過將這些測量值擬合到一條曲線上，可以得到網絡的頻率響應曲線。

四、增益和相位差的測量

增益是指網絡輸出端口的電壓傳輸系數與輸入端口的電壓之比。相位差是指兩個信號之間的相位差異。通過矢量網絡分析儀可以精確測量網絡的增益和相位差。

在測量增益時，矢量網絡分析儀會向網絡輸入端口發送測試信號，并測量輸出端口的信號幅度。通過計算輸出信號與輸入信號的幅度比值，可以得到網絡的增益。
在測量相位差時，矢量網絡分析儀會向兩個輸入端口發送測試信號，并測量兩個輸出端口之間的相位差異。通過計算兩個輸出信號之間的相位差，可以得到網絡的相位差。

總之，矢量網絡分析儀是一種非常有用的測試工具，可以用于測量器件和網絡的反射特性和傳輸特性。通過對這些參數的精確測量和分析，可以獲得器件或網絡的頻率響應、增益、相位差、群延遲等關鍵參數，進而評估其性能。這些信息對于優化器件或網絡的設計和性能至關重要。
